Aciers austénitiques Mn et austénitiques Cr. Les aciers au manganèse ont la capacité de travailler rapidement. Ils durcissent sous l’effet d’une charge d’impact, ce qui en fait une solution idéale pour un certain nombre d’applications.
Fils fourrés à forte teneur en alliages. Les éléments (par exemple HARDFACE 19 9 6 et HARDFACE AP) sont facilement applicables et leurs dépôts de métal soudé sont bien connus pour leur grande tolérance à la dilution et à la fissuration. Grâce à ces propriétés, ils peuvent être déposés directement sur des substrats à alliage faible ou moyen. Les substrats en alliage, sans risque de prendre une structure martensitique dans l’interface.
Leur caractère polyvalent en fait un choix idéal pour de nombreuses applications (accumulation, couche tampon ou revêtement dur).

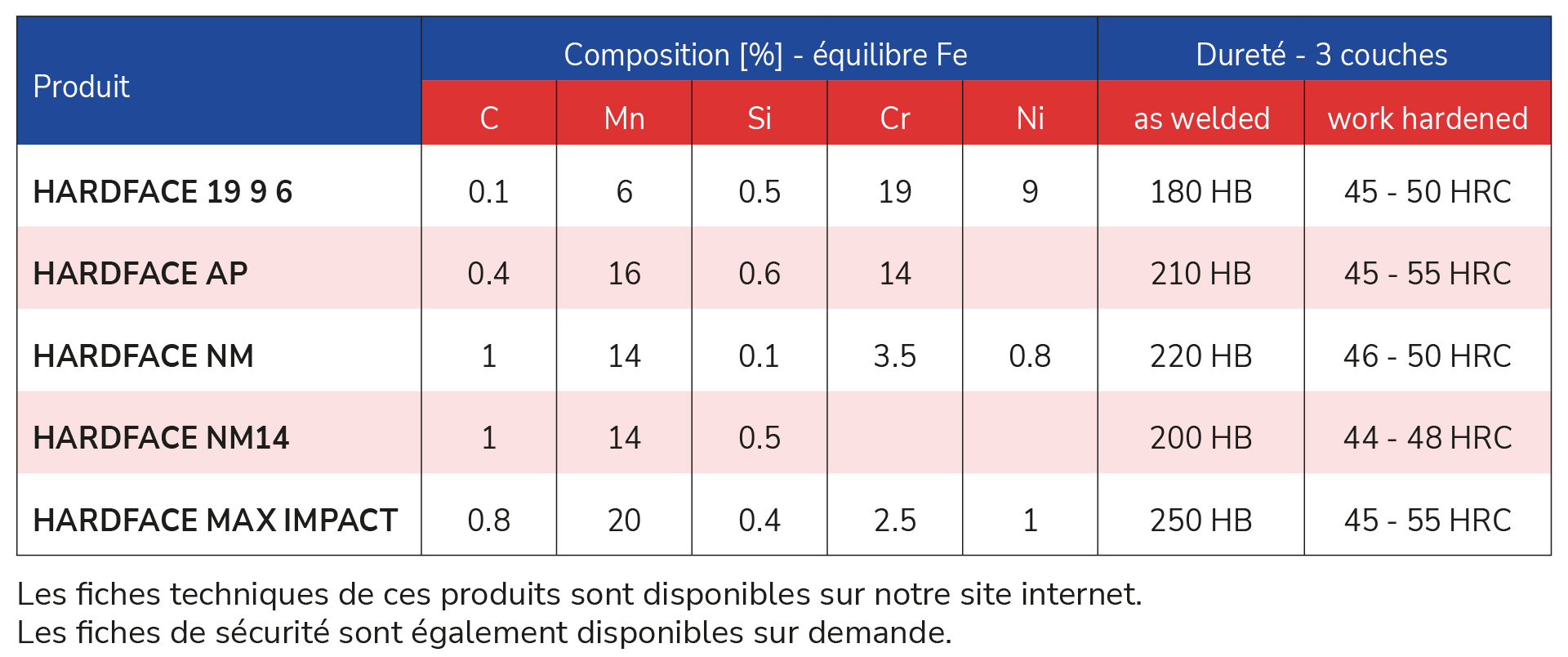

Produits dont la substance chimique est similaire. L’analyse des aciers Hadfield 13% Mn doit être appliquée avec précaution. Cela est dû à leur susceptibilité intrinsèque à la fragilisation lorsqu’ils sont exposés à des températures entre les passages supérieures à ~150 ºC.

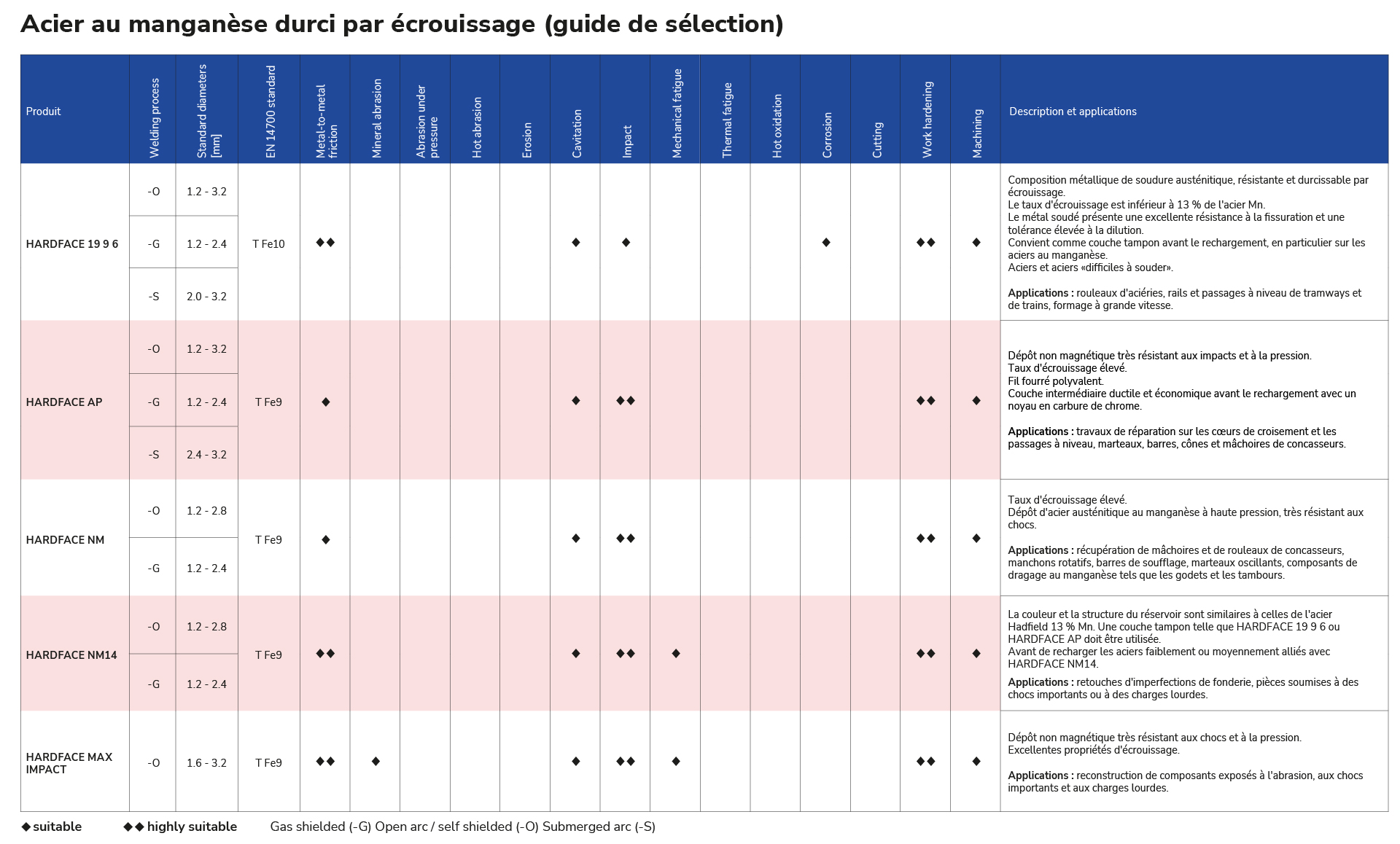

Leur résistance à l’abrasion par rainurage est exceptionnelle et unique, mais il convient de prendre des précautions particulières lors de l’application de ces types de fils fourrés.
